পণ্যের বিবরণ:
প্রদান:
|
| প্রকারভেদ: | সিম্যাটিক এস 7-300, সিপিইউ 315 পিএন / ডিপি | কাজ মেমরি: | 384 কেবি |
|---|---|---|---|
| ফার্মওয়্যার সংস্করণ: | v3.2 | ইন্টারফেস ধরন: | PROFINET |
| ইন্টারফেস পদার্থবিদ্যা: | ইথারনেট আরজে 45 | Warrenty: | ১২ মাসের |
| লক্ষণীয় করা: | অপটিক্যাল লিঙ্ক মডিউল,কেন্দ্রীয় প্রক্রিয়াকরণ ইউনিট |
||

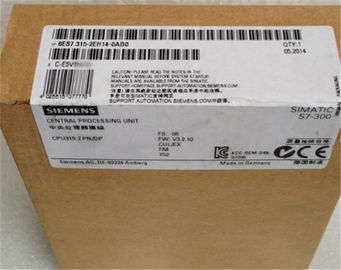

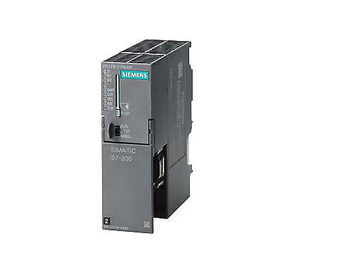

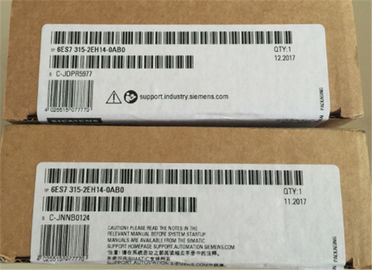

সিমেন্টস CPU 315 6ES7315-2EH14-0AB0 S7-300 সেন্ট্রাল প্রসেসিং ইউনিট ইন্ডাস্ট্রিয়াল অটোমেশন কন্ট্রোলার
সংক্ষিপ্ত বিবরণ
আবেদন
সিপিইউ 315-2 পিএন / ডিপি মাঝারি আকারের প্রোগ্রাম মেমরি সহ একটি CPU। কেন্দ্রীভূত I / O ছাড়াও বিতরণ করা অটোমেশন কাঠামো ধারণকারী উদ্ভিদগুলিতে এটি ব্যবহার করা হয়। এটি PROFINET IO নিয়ামক হিসাবে এবং SIMATIC S7-300- এ একটি প্রমিত PROFIBUS DP মাস্টার হিসাবে প্রয়োগ করা যেতে পারে। 315-2 পিএন / ডিপি CPU ব্যবহার করা বুদ্ধিমত্তা (PROFIBUS ডিপি স্লেভ বা প্রোফিনেট আই-ডিভাইস) হিসাবেও ব্যবহার করা যেতে পারে।
সিপিএল 315-2 পিএন / ডিপি সহজ সফ্টওয়্যার-বাস্তবায়িত প্রযুক্তিগত কাজের জন্য একটি আদর্শ প্ল্যাটফর্ম, উদাহরণস্বরূপ:
সিম্যাটিক S7-PDIAG ব্যবহার করে একটি বর্ধিত প্রক্রিয়া নির্ণয়ের সম্ভব।
সিপিইউ এর সমন্বিত যোগাযোগ অপশন নেটওয়ার্কযুক্ত অটোমেশন সমাধানগুলিকে অতিরিক্ত উপাদান ছাড়াই বাস্তবায়িত করতে সক্ষম করে।
নকশা
সিপিইউ 315-2 পিএন / ডিপি নিম্নলিখিত সাথে সজ্জিত করা হয়:
| সিম্যাটিক এস 7-300 সিপিইউ 315-2 পিএন / ডিপি, 384 কেবি ওয়ার্ক মেমরি সহ সেন্ট্রাল প্রসেসিং ইউনিট, প্রথম ইন্টারফেস এমপিআই / ডিপি 1২ এমবিটি / সেকেন্ড, 2 ইন্ট্রাস ইথারনেট প্রোফিনেট, 2-পোর্ট সুইচ, মাইক্রো মেমোরি কার্ডের প্রয়োজন | ||
| সাধারণ জ্ঞাতব্য | ||
| HW কার্যকরী অবস্থা | 01 | |
| ফার্মওয়্যার সংস্করণ | v3.2 | |
| সঙ্গে প্রকৌশল | ||
| ● প্রোগ্রামিং প্যাকেজ | ধাপ 7 V5.5 বা উচ্চতর | |
| সরবরাহ ভোল্টেজ | ||
| রেট মূল্য (ডিসি) | ||
| ● 24 ভী ডিসি | হাঁ | |
| অনুমতিযোগ্য পরিসীমা, নিম্ন সীমা (ডিসি) | 20.4 ভী | |
| অনুমতিযোগ্য পরিসীমা, উচ্চ সীমা (ডিসি) | 28.8 ভী | |
| বিদ্যুৎ সরবরাহ লাইন জন্য বাহ্যিক সুরক্ষা (সুপারিশ) | ২ মিনিট। | |
| মুখ্য buffering | ||
| ● মুন্স / ভোল্টেজ ব্যর্থতা শক্তি সময় সংরক্ষিত | 5 মি | |
| ● হার পুনরাবৃত্তি, মিনিট। | 1 এস | |
| ইনপুট বর্তমান | ||
| বর্তমান খরচ (রেট মূল্য) | 750 এমএ | |
| বর্তমান খরচ (কোন লোড অপারেশন), টাইপ। | 150 এমএ | |
| আনুষঙ্গিক বর্তমান, টাইপ। | 4 এ | |
| I²t | 1 ²² | |
| শক্তি ক্ষয় | ||
| শক্তি ক্ষতি, টাইপ। | 4.65 ওয়াট | |
| স্মৃতি | ||
| কাজ মেমরি | ||
| ● সমন্বিত | 384 কেবিটি | |
| ● প্রসারিত | না | |
| ● Retentive তথ্য ব্লক জন্য retentive মেমরি আকার | 128 কেবিটি | |
| মেমরি লোড করুন | ||
| ● প্ল্যাগ-ইন (এমএমসি) | হাঁ | |
| ● প্ল্যাগ-ইন (এমএমসি), সর্বোচ্চ। | 8 মবিট | |
| ● এমএমসি ডেটা ম্যানেজমেন্ট (সর্বশেষ প্রোগ্রামিংয়ের পরে), মি। | 10 ই | |
| ব্যাকআপ | ||
| ● উপস্থিত | হ্যাঁ; এমএমসি দ্বারা নিশ্চিত (রক্ষণাবেক্ষণ মুক্ত) | |
| ● ব্যাটারি ছাড়া | হ্যাঁ; প্রোগ্রাম এবং তথ্য | |
| CPU প্রসেসিং সময় | ||
| বিট অপারেশন জন্য, টাইপ। | 0.05 μs | |
| শব্দ অপারেশন জন্য, টাইপ। | 0.09 μs | |
| নির্দিষ্ট বিন্দু গাণিতিক জন্য, টাইপ। | 0.12 μs | |
| ভাসমান বিন্দু গাণিতিক জন্য, টাইপ। | 0.45 μs | |
| CPU- র-ব্লক | ||
| ব্লক সংখ্যা (মোট) | 1 024; (ডিবি, এফসি, এফবি); এমএমসি ব্যবহৃত সর্বোচ্চ পরিমাণ লোডযোগ্য ব্লক হ্রাস করা যেতে পারে। | |
| ডিবি | ||
| ● সংখ্যা, সর্বোচ্চ। | 1 024; সংখ্যা পরিসীমা: 1 থেকে 16000 | |
| ● আকার, সর্বোচ্চ। | 64 কেবি | |
| ফুল বোর্ড | ||
| ● সংখ্যা, সর্বোচ্চ। | 1 024; সংখ্যা পরিসীমা: 0 থেকে 7999 | |
| ● আকার, সর্বোচ্চ। | 64 কেবি | |
| এফসি | ||
| ● সংখ্যা, সর্বোচ্চ। | 1 024; সংখ্যা পরিসীমা: 0 থেকে 7999 | |
| ● আকার, সর্বোচ্চ। | 64 কেবি | |
