পণ্যের বিবরণ:
প্রদান:
|
| প্রয়োগ: | শিল্প যোগাযোগ | উৎপাদন পরিসীমা: | সিম্যাটিক এস 7-400 যোগাযোগ সিপি 443-1 |
|---|---|---|---|
| স্থানান্তর হার: | প্রথম ইন্টারফেসে 10/100 এমবিবি / এস | ইন্টারফেস সংখ্যা: | 2 |
| বৈদ্যুতিক সংযোগ প্রকার: | আরজে 45 পোর্ট | ওয়ারান্টীর: | ১২ মাসের |
| লক্ষণীয় করা: | সিম্যাটিক wincc আরাম,কেন্দ্রীয় প্রক্রিয়াকরণ ইউনিট |
||

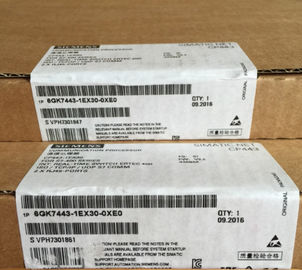

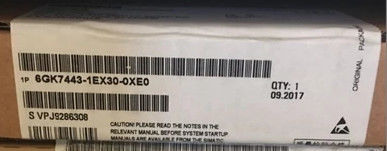

সিমেন্স সিপি 6 জি কে 7474-1EX30-0XE0 সিম্যাটিক এস 7-400 শিল্প অটোমেশন পণ্যগুলির জন্য যোগাযোগ প্রসেসর
সংক্ষিপ্ত বিবরণ
সিম্যাটিক S7-400 এ ইন্ডাস্ট্রিয়াল ইথারনেট নেটওয়ার্কগুলিতে প্রোফিনেট আইও কন্ট্রোলার বা সিম্যাটিক এইচ সিস্টেমে সংযোগ করার জন্য যোগাযোগ প্রসেসর।
সিপি সমর্থন করে:
যোগাযোগ প্রসেসর SIMATIC H সিস্টেমে অপ্রয়োজনীয় S7 যোগাযোগের জন্য এবং S7-400 F-CPU এর সংযোগে ব্যর্থ-নিরাপদ অ্যাপ্লিকেশনগুলির জন্য (PROFIsafe) ব্যবহার করা যেতে পারে।
উপকারিতা
সিপি 443-1 সঙ্গে যোগাযোগ বিকল্প উপলব্ধ করা হয়
| পণ্য টাইপ নামকরণ | সিপি 443-1 | |
| যোগাযোগ প্রসেসর সিপি 443-1; 2x 10/100 এমবিবি / এস (IE সুইচ); RJ45 পোর্ট; আইএসও; বিভিন্ন TCP; UDP নয়; প্রোফিনেট আইও কন্ট্রোলার; S7 যোগাযোগ; খোলা যোগাযোগ (প্রেরণ / প্রেরণ); S7 রাউটিং; আইপি কনফিগারেশন DHCP / ব্লক মাধ্যমে; আইপি এক্সেস কন্ট্রোল তালিকা; সময় সিঙ্ক্রোনাইজেশন; বর্ধিত ওয়েব ডায়াগনস্টিকস; ফাস্ট স্টার্টআপ; PROFIenergy জন্য সমর্থন; | ||
| সংক্রমণ হার | ||
| স্থানান্তর হার | ||
| ● প্রথম ইন্টারফেসে | 10 ... 100 মেগাবাইট / সেকেন্ড | |
| ইন্টারফেস | ||
| ইন্টারফেস সংখ্যা / acc। শিল্প ইথারনেট | 2 | |
| বৈদ্যুতিক সংযোগ সংখ্যা | ||
| ● প্রথম ইন্টারফেস / এসি। শিল্প ইথারনেট | 2 | |
| বৈদ্যুতিক সংযোগ প্রকার | ||
| ● প্রথম ইন্টারফেস / এসি। শিল্প ইথারনেট | আরজে 45 পোর্ট | |
| অপসারণযোগ্য স্টোরেজ / সি-PLUG নকশা | না | |
| সরবরাহ ভোল্টেজ, বর্তমান খরচ, ক্ষমতা ক্ষতি | ||
| সরবরাহ ভোল্টেজের ভোল্টেজ / টাইপ | ডিসি | |
| সাপ্লাই ভোল্টেজ / ব্যাকপ্লেনে বাস থেকে 1 / | 5 ভী | |
| ডিসি এ আপেক্ষিক সমবায় সহনশীলতা / | ||
| ● 5 ভী | 5% | |
| বর্তমান consumed | ||
| ● ব্যাকপ্লেনে বাস থেকে / ডিসি / 5 ভি / সাধারণত | 1.4 এ | |
| শক্তি ক্ষতি [W] | 7.25 ওয়াট | |
| অনুমতি পরিবেশিত শর্ত | ||
| পরিবেষ্টিত তাপমাত্রা | ||
| ● অপারেশন সময় | 0 ... 60 ডিগ্রি সেলসিয়াস | |
| ● স্টোরেজ সময় | -40 ... +70 ডিগ্রি সেলসিয়াস | |
| ● পরিবহন সময় | -40 ... +70 ডিগ্রি সেলসিয়াস | |
| আপেক্ষিক আর্দ্রতা / ২5 ডিগ্রি সেলসিয়াস / কনডেন্সেশন ছাড়া / অপারেশন / সর্বোচ্চ সময় | 95% | |
| সুরক্ষা ক্লাস আইপি | IP20 | |
| নকশা, মাত্রা এবং ওজন | ||
| মডিউল বিন্যাস | কম্প্যাক্ট মডিউল S7-400 একক প্রস্থ | |
| প্রস্থ | 25 মিমি | |
| উচ্চতা | ২90 মিমি | |
| গভীরতা | 210 মিমি | |
| নিট ওজন | 0.7 কেজি | |
| পণ্য বৈশিষ্ট্য, ফাংশন, উপাদান / সাধারণ | ||
| ইউনিট সংখ্যা | ||
| ● প্রতি CPU / সর্বাধিক | 14 | |
| ● নোট | সর্বোচ্চ। 4 পিএন আইও ctrl হিসাবে। | |
| কর্মক্ষমতা তথ্য / খোলা যোগাযোগ | ||
| সম্ভাব্য সংযোগ সংখ্যা / খোলা যোগাযোগের জন্য / প্রেরণ / ব্লক / সর্বাধিক প্রাপ্তির মাধ্যমে | 64 | |
| তথ্য পরিমাণ | ||
| ● আইএসও সংযোগের জন্য ব্যবহারকারীর তথ্য / খোলা যোগাযোগের জন্য / প্রেরণ / ব্লক / সর্বাধিক প্রাপ্তির মাধ্যমে | 8 কিব্ট | |
| ● টিসিপি সংযোগ / খোলা যোগাযোগের জন্য আইএসও প্রতি ব্যবহারকারীর তথ্য / প্রেরণ / ব্লক / সর্বাধিক প্রাপ্তির মাধ্যমে | 8 কিব্ট | |
| ● টিসিপি সংযোগের জন্য ব্যবহারকারীর তথ্য / খোলা যোগাযোগের জন্য / প্রেরণ / ব্লক / সর্বাধিক প্রাপ্তির মাধ্যমে | 8 কিব্ট | |
| ● ইউডিপি সংযোগের জন্য ব্যবহারকারীর তথ্য / খোলা IE যোগাযোগের জন্য / প্রেরণ / ব্লক / সর্বাধিক প্রাপ্তির মাধ্যমে | 2 কিব্ট | |
| সম্ভাব্য সংযোগ সংখ্যা / খোলা যোগাযোগের জন্য | ||
| ● টি ব্লক / সর্বোচ্চ মাধ্যমে | 64 | |
| তথ্য পরিমাণ | ||
| ● টিসিপি সংযোগের জন্য / টি ব্লক / সর্বাধিক মাধ্যমে খোলা যোগাযোগের জন্য আইএসও প্রতি ব্যবহারকারীর তথ্য হিসাবে | 1452 বাইট | |
| কর্মক্ষমতা তথ্য / S7 যোগাযোগ | ||
| সম্ভাব্য সংযোগ সংখ্যা / S7 যোগাযোগের জন্য | ||
| ● সর্বাধিক | 128 | |
| ● পিজি সংযোগ / সর্বোচ্চ সঙ্গে | 2 | |
| ● নোট | বিভিন্ন CPUs ব্যবহার করার সময় | |
| কর্মক্ষমতা তথ্য / মাল্টি প্রোটোকল মোড | ||
| সক্রিয় সংযোগ সংখ্যা / বহু প্রোটোকল মোড সঙ্গে | 128 | |
| পারফরমেন্স ডেটা / প্রোফিনেট যোগাযোগ / পিএন আইও-কন্ট্রোলার হিসাবে | ||
| পণ্য ফাংশন / PROFINET আইও কন্ট্রোলার | হাঁ | |
| PN IO ডিভাইসগুলির / PROFINET IO কন্ট্রোলার / ব্যবহারযোগ্য / মোট সংখ্যা | 128 | |
| প্রোফিনেট আইও কন্ট্রোলার / পানে আইএনও আইআরটি ডিভাইসগুলির সংখ্যা / ব্যবহারযোগ্য | 64 | |
| বহিরাগত পিএন আইও লাইন / PROFINET / প্রতি র্যাক সঙ্গে সংখ্যা | 4 | |
| তথ্য পরিমাণ | ||
| ● ইনপুট ভেরিয়েবলের জন্য ব্যবহারকারীর তথ্য / প্রোফিনেট IO নিয়ামক / সর্বাধিক হিসাবে | 4 কিবাইট | |
| ● ইনপুট ভেরিয়েবলের জন্য ব্যবহারকারীর তথ্য / প্রোফিনেট IO নিয়ামক / সর্বাধিক হিসাবে | 4 কিবাইট | |
| ● পিএন আইও ডিভাইসের প্রতি ইনপুট ভেরিয়েবলগুলির জন্য ব্যবহারকারীর তথ্য / প্রোফিনেট আইও কন্ট্রোলার / সর্বাধিক হিসাবে | 1433 বাইট | |
| ● পিএন আইও ডিভাইসের জন্য আউটপুট ভেরিয়েবল / প্রোফিনেট আইও কন্ট্রোলার / সর্বোচ্চ হিসাবে ব্যবহারকারীর ডেটা হিসাবে | 1433 বাইট | |
| ● পিএন আইও ডিভাইস প্রতি ইনপুট ভেরিয়েবলগুলির জন্য / প্রতিটি উপ-মডিউলের জন্য প্রোফিনেট আইও কন্ট্রোলার / সর্বোচ্চ হিসাবে ব্যবহারকারীর ডেটা হিসাবে | 240 বাইট | |
| ● পিএন আইও ডিভাইস প্রতি আউটপুট ভেরিয়েবলগুলির জন্য / প্রতিটি উপ-মডিউলের জন্য প্রোফিনেট আইও কন্ট্রোলার / সর্বোচ্চ হিসাবে ব্যবহারকারীর ডেটা হিসাবে | 240 বাইট | |
| পণ্য ফাংশন / এমআইবি সমর্থন | হাঁ | |
| প্রোটোকল / সমর্থিত হয় | ||
| ● এসএনএমপি v1 | হাঁ | |
| ● ডিসিপি | হাঁ | |
| ● এলএলডিপি | হাঁ | |
| কনফিগারেশন সফটওয়্যার | ||
| ● প্রয়োজন | ধাপ 7 V5.5 SP3 বা উচ্চতর / STEP 7 পেশাদার V12 (TIA পোর্টাল) বা উচ্চতর | |
