পণ্যের বিবরণ:
প্রদান:
|
| ক্রম: | S7-300 ফ্রন্ট সংযোগকারী | প্রয়োগ: | শিল্প সংযোগ |
|---|---|---|---|
| সংযোগ পদ্ধতি: | স্ক্রু টার্মিনাল | মুখ্য সময়: | স্টক। |
| ওজন: | 137g | ওয়ারান্টীর: | ১২ মাসের |
| লক্ষণীয় করা: | সিমেন্স প্রাইভেট সংযোগকারী,সিমেন্ট পিসি যোগাযোগ তারের |
||

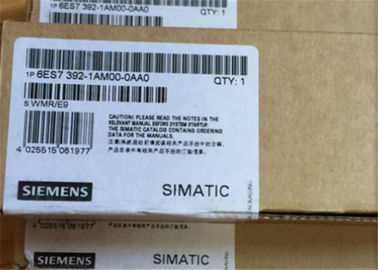

সিমেন্ট 6ES7392-1AM00-0AA0 ফ্রন্ট সংযোগকারী 40 মেরু S7-300 পিএলসি তারগুলি এবং সংযোজকগুলির
সংক্ষিপ্ত বিবরণ
সামনে সংযোগকারীটি সেন্সর এবং অ্যাক্টুয়েটারগুলির আই / ও মডিউলগুলিতে সহজ এবং ব্যবহারকারী-বান্ধব সংযোগের অনুমতি দেয়।
সামনে সংযোজক ব্যবহার করুন:
এটি 20-পিন এবং 40-পিনের রূপে আসে।
সামনে সংযোগকারী মডিউল সম্মুখের প্লাগ এবং সামনে দরজা দ্বারা আচ্ছাদিত করা হয়। একটি মডিউল প্রতিস্থাপন যখন, শুধুমাত্র সামনে সংযোগকারী সংযোগ বিচ্ছিন্ন করা হয়, সব তারের সময়-ঘন প্রতিস্থাপন প্রয়োজনীয় নয়। মডিউল প্রতিস্থাপন করার সময় ত্রুটিগুলি এড়ানোর জন্য, প্রথম সংযোগকারীকে প্রথমে প্লাগ ইন করার সময় যান্ত্রিকভাবে কোডেড করা হয়। তারপরে এটি একই ধরণের মডিউলগুলিতেই ফিট করে। এটি উদাহরণস্বরূপ, এসি 230 ভি ইনপুট সংকেতটি দুর্ঘটনাক্রমে DC 24 V মডিউলটিতে প্ল্যাগ করা হচ্ছে।
উপরন্তু, সংযোজকগুলির একটি "প্রাক-প্রবৃত্তি অবস্থান" আছে। বৈদ্যুতিক সংযোগ তৈরি করার আগে সংযোগকারী মডিউলের সম্মুখের দিকে snapped হয়। সংযোগকারী clamps মডিউল সম্মুখের এবং তারপর সহজেই ওয়্যার্ড করা যাবে ("তৃতীয় হাত")। তারের কাজ পরে, সংযোগকারী আরও ঢোকানো হয় যাতে এটি যোগাযোগ করে।
সামনে সংযোজক রয়েছে:
40-পিন ফ্রন্ট সংযোগকারীটি মডিউলটি প্রতিস্থাপন করার সময় সংযোজক সংযোজন এবং লোশন করার জন্য একটি লকিং স্ক্রু দিয়ে আসে।
সামনে সংযোগকারী নিম্নলিখিত সংযোগ পদ্ধতির জন্য উপলব্ধ:
| সিম্যাটিক S7-300, স্ক্রু পরিচিতি সঙ্গে ফ্রন্ট সংযোগকারী, 40-মেরু | ||
| সাধারণ জ্ঞাতব্য | ||
| পণ্য টাইপ নামকরণ | ফ্রন্ট সংযোগকারী | |
| পরিবেষ্টনকারী শর্ত | ||
| অপারেশন সময় ambient তাপমাত্রা | ||
| ● মিনিট। | 0 ডিগ্রি সেলসিয়াস | |
| ● সর্বোচ্চ। | 60 ডিগ্রি সেলসিয়াস | |
| স্টোরেজ / পরিবহন সময় ambient তাপমাত্রা | ||
| ● মিনিট। | -40 ডিগ্রি সেলসিয়াস | |
| ● সর্বোচ্চ। | 70 ডিগ্রি সেলসিয়াস | |
| মালপত্র | ||
| পণ্য সম্পর্কিত | S7-300 | |
| সংযোগ পদ্ধতি | ||
| সংযোগ আমি / হে সংকেত | ||
| ● সংযোগ পদ্ধতি | স্ক্রু টার্মিনাল | |
| ● সংযোগ প্রতি লাইন সংখ্যা | 1; বা একটি ভাগ করা শেষ স্লিভ মধ্যে 0.75 মিমি² (মোট) পর্যন্ত 2 তারের | |
| মিমি² মধ্যে কন্ডাকটর ক্রস-সেকশন | ||
| - বৃহদায়তন তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ, মি। | 0.25 মিমি² | |
| - বৃহদায়তন তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ, মি। | 0.75 মিমি² | |
| - শেষ আস্তিন, মিনিট ছাড়া নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ। | 0.25 মিমি² | |
| - শেষ আস্তিন, সর্বাধিক ছাড়া নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ। | 0.75 মিমি² | |
| - শেষ আস্তিন সঙ্গে নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ, মি। | 0.25 মিমি² | |
| - শেষ আস্তিন, সর্বাধিক সঙ্গে নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ। | 0.75 মিমি² | |
| কন্ডাকটর ক্রস-সেকশন অ্যাক্ট। AWG যাও | ||
| - বৃহদায়তন তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ, মি। | 24 | |
| - বৃহদায়তন তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ, মি। | 19 | |
| - শেষ আস্তিন, মিনিট ছাড়া নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ। | 24 | |
| - শেষ আস্তিন, সর্বাধিক ছাড়া নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ। | 19 | |
| - শেষ আস্তিন সঙ্গে নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ, মি। | 24 | |
| - শেষ আস্তিন, সর্বাধিক সঙ্গে নমনীয় তারের জন্য সংযোগযোগ্য তারের ক্রস বিভাগ। | 19 | |
| ওয়্যার শেষ প্রক্রিয়াকরণ | ||
| - তারের স্ট্রিপড দৈর্ঘ্য, মি। | 6 মিমি | |
| - তারের সর্বাধিক দৈর্ঘ্য, সর্বোচ্চ। | 6 মিমি | |
| - শেষ হাতা acc। প্লাস্টিক আস্তিন ছাড়া 46228 ডিন | ডিজাইন এ, 5 মিমি থেকে 7 মিমি লম্বা | |
| - শেষ হাতা acc। প্লাস্টিক আস্তিন সঙ্গে 46228 ডিন | ডিজাইন ই, 6 মিমি দীর্ঘ পর্যন্ত | |
| পটভূমি | ||
| - টুল | স্ক্রু ড্রাইভার, শঙ্কু নকশা, 3 মিমি 3.5 মিমি | |
| - ঘূর্ণায়মান টর্ক, মিনি। | 0.4 এন মি | |
| - ঘূর্ণন টর্ক, সর্বোচ্চ। | 0.7 এন এম | |
| মাত্রা | ||
| প্রস্থ | 21.6 মিমি | |
| উচ্চতা | 125 মিমি | |
| গভীরতা | 40.9 মিমি | |
| ওজন | ||
| ওজন, প্রায়। | 137 গ্রাম | |
