পণ্যের বিবরণ:
প্রদান:
|
| ক্রম: | SIRIUS যোগাযোগকারী | প্রকারভেদ: | শক্তি যোগাযোগকারী |
|---|---|---|---|
| বৈদ্যুতিক টাইপ: | এসি ডিসি | পোলস: | 3 পোল |
| অপারেশন ভোল্টেজ: | এসি / ডিসি 110-127 ভি | ওয়ারান্টীর: | ১২ মাসের |
| লক্ষণীয় করা: | সিমেন্ট বৈদ্যুতিক যোগাযোগকারী,সিমেন্ট বৈদ্যুতিক যোগাযোগকারী |
||

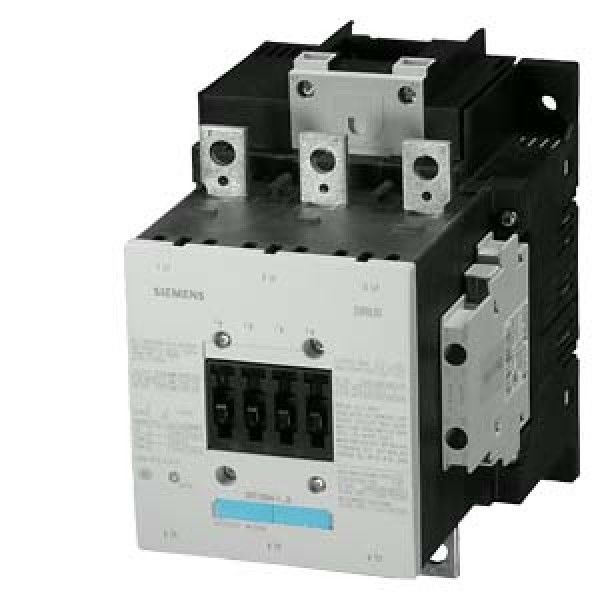

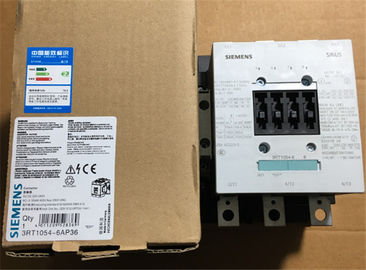

সিমেন্স 3RT1056-6AF36 250KW পর্যন্ত বৈদ্যুতিক যোগাযোগকারী 185A স্যুইচিং মোটরের জন্য পাওয়ার কন্ট্রোলার
পাওয়ার কন্ট্রাক্টর, এসি-3 185 এ, 90 কে.ডব্লিউ / 400 ভি এসি (50-60 হিজি) / ডিসি অপারেশন 110-127 ভি ইউসি সহায়ক যোগাযোগ 2 NO + 2 NC 3-মেরু, আকার S6 বাসবার সংযোগ সংযোগ: প্রচলিত স্ক্রু টার্মিনাল
অ্যাপ্লিকেশন:
3RT যোগাযোগকারীরা পরিবেশ বিভাগের জন্য প্রয়োজনীয়তা পূরণ করে।
বিঃদ্রঃ:
যখন কন্ট্রাক্টর ফ্রিকোয়েন্সি কনভার্টারের সাথে পরিবেশে ব্যবহার করা হয়, ম্যানুয়াল "কনসিয়াস - সিরিয়াস 3 আরটি কন্ট্রাক্টর / কন্টাক্টর এসেম্বলি" ম্যানুয়াল কনফিগারেশন নোটগুলি অবশ্যই পালন করা উচিত,
ওভারলোড রিলেগুলির সাথে যোগাযোগকারীদের শর্ট-সার্কিট সুরক্ষা বিশদের জন্য ম্যানুয়াল পড়ুন
নির্বাচন গাইডগুলি 3RV2 মোটর স্টার্টার রক্ষক এবং 3RT2 পরিচিতি সহ মোটর ফিডারগুলির নির্মম সমাবেশের জন্য উপলব্ধ।
লোড ফিডার dimensioning জন্য,
3RT2 যোগাযোগকারী
3RU2 তাপ ওভারলোড রিলে বা 3RB3 ইলেকট্রনিক ওভারলোড রিলে ওভারলোডের বিরুদ্ধে সুরক্ষার জন্য 3RT2 পরিচিতিগুলিতে লাগানো যেতে পারে।
3RT1 যোগাযোগকারী
3RB2 ইলেকট্রনিক ওভারলোড রিলে ওভারলোডের বিরুদ্ধে সুরক্ষার জন্য 3RT1 পরিচিতিগুলিতে লাগানো যেতে পারে।
3RR2 পর্যবেক্ষণ রিলে অ্যাপ্লিকেশন পর্যবেক্ষণ এবং পরিমাপের জন্য 3RT2 পরিচিতিগুলিতে লাগানো যেতে পারে।
উদ্ধৃত রেটিং (কেডাব্লুতে) মোটর শাফ্টের (আউটপুট অনুসারে) আউটপুট শক্তি বোঝায়।
কেডাব্লুতে যোগাযোগকারীদের পাওয়ার রেটিং স্পেসিফিকেশন (আইইসি 60947-4-1, টেবিল জি অনুযায়ী) 4-মেরু মান মোটর 50 গিগাবাইট এসি এবং নির্দিষ্ট ভোল্টেজের জন্য নির্দেশিকা মান (যেমন 400 ভি এসি)। মোটর নির্বাচন করা প্রকৃত শুরু এবং রেট তথ্য ইউনিট নির্বাচন করার সময় বিবেচনা করা আবশ্যক। মোটর বর্তমান, মোটর সুরক্ষা ডিভাইস এবং অনুমতিপ্রাপ্ত যোগাযোগকারী বর্তমান acc। ব্যবহার বিভাগে একে অপরের সাথে সংযুক্ত করা আবশ্যক
3RT যোগাযোগকারী, S12 মাপ S00
আমাদের ক্ষমতা পরিসীমা:
আইইসি / এন 60947-1,
আইইসি / এন 60947-4-1,
আইইসি / এন 60947-5-1 (সহায়ক সুইচ)
| পণ্য ব্র্যান্ড নাম | লুব্ধক | |
| পণ্য নামকরণ | শক্তি যোগাযোগকারী | |
| পণ্য টাইপ নামকরণ | 3RT1 | |
| সাধারণ প্রযুক্তিগত তথ্য | ||
| যোগাযোগের আকার | S6 | |
| পণ্য এক্সটেনশান | ||
| ● যোগাযোগের জন্য ফাংশন মডিউল | না | |
| ● সহায়ক সুইচ | হাঁ | |
| সার্জ ভোল্টেজ প্রতিরোধের | ||
| ● প্রধান সার্কিট মূল্য মূল্য | 8 কেভি | |
| ● অক্জিলিয়ারী সার্কিট মূল্য মূল্য | 6 কেভি | |
| নিরাপদ বিচ্ছিন্নতা জন্য সর্বাধিক অনুমতিযোগ্য ভোল্টেজ | ||
| ● কুণ্ডলী এবং প্রধান যোগাযোগের মধ্যে acc। EN 60947-1 এ | 690 ভী | |
| সুরক্ষা ক্লাস আইপি | ||
| ● সামনের দিকে | IP00; কভার / বক্স টার্মিনাল সঙ্গে সামনে IP20 | |
| ● টার্মিনাল এর | IP00 | |
| আয়তক্ষেত্রাকার impulse এ শক প্রতিরোধের | ||
| ● এসি এ | 8,5 জি / 5 এমএস, 4,2 জি / 10 এমএস | |
| ● ডিসি এ | 8,5 জি / 5 এমএস, 4,2 জি / 10 এমএস | |
| সাইন পালস সঙ্গে শক প্রতিরোধের | ||
| ● এসি এ | 13,4 জি / 5 এমএস, 6,5 জি / 10 এমএস | |
| ● ডিসি এ | 13,4 জি / 5 এমএস, 6,5 জি / 10 এমএস | |
| যান্ত্রিক সেবা জীবন (চক্র স্যুইচিং) | ||
| ● যোগাযোগকারী সাধারণত | 10 000 000 | |
| ● যুক্ত ইলেক্ট্রনিক্স-সামঞ্জস্যপূর্ণ সহায়িক সুইচ ব্লক সঙ্গে যোগাযোগকারীর | 5 000 000 | |
| ● সংযুক্ত সহায়িক সুইচ ব্লক সঙ্গে যোগাযোগকারী | 10 000 000 | |
| রেফারেন্স কোড এক্স। আইইসি ২04২ এর আবেদনের পরিপ্রেক্ষিতে 40719 মেয়াদ বাড়ানো হয়েছে। আইইসি 750 | কে | |
| রেফারেন্স কোড এক্স। ডিন EN 81346-2 | প্রশ্নঃ | |
| পরিবেষ্টনকারী শর্ত | ||
| সমুদ্রতল উপরে উচ্চতা এ ইনস্টলেশনের উচ্চতা | ||
| ● সর্বাধিক | 2 000 মি | |
| পরিবেষ্টিত তাপমাত্রা | ||
| ● অপারেশন সময় | -25 ... +60 ডিগ্রি সেলসিয়াস | |
| ● স্টোরেজ সময় | -55 ... +80 ডিগ্রি সেলসিয়াস | |
| প্রধান সার্কিট | ||
| প্রধান বর্তমান বর্তনী জন্য পোল সংখ্যা | 3 | |
| প্রধান যোগাযোগের জন্য কোন পরিচিতি সংখ্যা | 3 | |
| অপারেটিং ভোল্টেজ | ||
| ● এসি -3 রেট মূল্য সর্বাধিক | 1 000 ভি | |
| অপারেটিং বর্তমান | ||
| ● এসি -1 এ 400 ভি | ||
| - পরিবেষ্টিত তাপমাত্রা 40 ° সি রেট মূল্য | 215 এ | |
| ● এসি -1 এ | ||
| - পরিবেষ্টিত তাপমাত্রায় 40 ডিগ্রি সেলসিয়াসে 690 ভি পর্যন্ত রেট মূল্য | 215 এ | |
| - পরিবেষ্টিত তাপমাত্রা 60 ডিগ্রি সেলসিয়াসে 690 ভি পর্যন্ত রেট মূল্য | 185 এ | |
| - পরিবেষ্টিত তাপমাত্রায় 40 ডিগ্রি সেলসিয়াসে 1000 ভি পর্যন্ত রেট মূল্য | 100 এ | |
| - পরিবেষ্টিত তাপমাত্রায় 60 ডিগ্রী পর্যন্ত 1000 ভি রেট মূল্য | 100 এ | |
| ● 400 ভি রেটিং মান এসি -2 এ | 185 এ | |
| ● এসি -3 এ | ||
| - 400 ভি রেট মূল্য | 185 এ | |
| - 500 ভি রেট মূল্য | 185 এ | |
| - 690 ভ রেট মূল্য | 170 এ | |
| - 1000 ভি রেট মূল্য | 65 এ | |
| ● 400 ভি রেটিং মান এসি -4 এ | 160 এ | |
| এসি -1 এ প্রধান সার্কিটে সংযুক্ত কন্ডাকটর ক্রস-সেকশন | ||
| ● সর্বনিম্ন 60 ডিগ্রি সেলসিয়াসে | 95 মিমি² | |
| ● 40 ডিগ্রি সেলসিয়াস সর্বনিম্ন অনুমতিযোগ্য | 95 মিমি² | |
| প্রায় জন্য অপারেটিং বর্তমান। এসি -4 এ 200,000 অপারেটিং চক্র | ||
| ● 400 ভি রেট মূল্য | 81 এ | |
| ● 690 ভী রেট মূল্য | 65 এ | |
| অপারেটিং বর্তমান | ||
| ● ডিসি -1 এ 1 বর্তমান পথ | ||
| - 24 ভি রেট মূল্য | 160 এ | |
| 110 এ রেট মূল্য | 18 এ | |
| - 220 ভি রেট মূল্য | 3.4 এ | |
| - 440 ভী রেট মূল্য | 0.8 এ | |
| - 600 ভি রেট মূল্য | 0.5 এ | |
| ● ডিসি -1 এ সিরিজের 2 টি বর্তমান পথের সাথে | ||
| - 24 ভি রেট মূল্য | 160 এ | |
| 110 এ রেট মূল্য | 160 এ | |
| - 220 ভি রেট মূল্য | ২0 এ | |
| - 440 ভী রেট মূল্য | 3.2 এ | |
| - 600 ভি রেট মূল্য | 1.6 এ | |
| ● ডিসি -1 এ সিরিজের 3 টি বর্তমান পথের সাথে | ||
| - 24 ভি রেট মূল্য | 160 এ | |
| 110 এ রেট মূল্য | 160 এ | |
| - 220 ভি রেট মূল্য | 160 এ | |
| - 440 ভী রেট মূল্য | 11.5 এ | |
| - 600 ভি রেট মূল্য | 4 এ | |
| অপারেটিং বর্তমান | ||
| ● DC-3 এ DC-5 এ 1 বর্তমান পথের দিকে | ||
| - 24 ভি রেট মূল্য | 160 এ | |
| 110 এ রেট মূল্য | 2.5 এ | |
| - 220 ভি রেট মূল্য | 0.6 এ | |
| - 440 ভী রেট মূল্য | 0.17 এ | |
| - 600 ভি রেট মূল্য | 0.12 এ | |
| ● ডিসি -3 এ সিরিজের 2 টি বর্তমান পথ ডিসি -5 এ | ||
| - 24 ভি রেট মূল্য | 160 এ | |
| 110 এ রেট মূল্য | 160 এ | |
| - 220 ভি রেট মূল্য | 2.5 এ | |
| - 440 ভী রেট মূল্য | 0.65 এ | |
| - 600 ভি রেট মূল্য | 0.37 এ | |
| ● ডিসি -3 এ ডিসি -5 এ সিরিজের 3 টি বর্তমান পথের সাথে | ||
| - 24 ভি রেট মূল্য | 160 এ | |
| 110 এ রেট মূল্য | 160 এ | |
| - 220 ভি রেট মূল্য | 160 এ | |
| - 440 ভী রেট মূল্য | 1.4 এ | |
| - 600 ভি রেট মূল্য | 0.75 এ | |
| অপারেটিং ক্ষমতা | ||
| ● এসি -1 এ | ||
| - 230 ভি এ 60 ডিগ্রি সেলসিয়াস রেট মূল্য | 70 কেজি | |
| - 400 ভি রেট মূল্য | 121 কেজি | |
| - 400 ডিগ্রী এ 60 ডিগ্রি সেলসিয়াস রেট মূল্য | 121 কেজি | |
| - 690 ভ রেট মূল্য | 210 কে.ডব্লু | |
| - 690 ভি এ 60 ডিগ্রি সেলসিয়াস রেট মূল্য | 210 কে.ডব্লু | |
| 1000 ডিগ্রিতে 60 ডিগ্রি সেলসিয়াস রেট মূল্য | 165 কে.ডব্লু | |
| ● 400 ভি রেটিং মান এসি -2 এ | 90 কেজি | |
| ● এসি -3 এ | ||
| - 230 ভি রেট মূল্য | 61 কিলোমিটার | |
| - 400 ভি রেট মূল্য | 90 কেজি | |
| - 500 ভি রেট মূল্য | 13২ কিলোওয়াট | |
| - 690 ভ রেট মূল্য | 160 কেজি | |
| - 1000 ভি রেট মূল্য | 90 কেজি | |
| প্রায় জন্য অপারেটিং ক্ষমতা। এসি -4 এ 200,000 অপারেটিং চক্র | ||
| ● 400 ভি রেট মূল্য | 45 কেজি | |
| ● 690 ভী রেট মূল্য | 65 কেজি | |
| তাপীয় স্বল্প সময়ের বর্তমান 10 সীমা সীমিত | 1 480 এ | |
| বিদ্যুতের ক্ষতি [W] AC-3 এ 400 ভি এ প্রতি কন্ডাকটর বর্তমান অপারেটিং রেটের জন্য মূল্য | 13 ওয়াট | |
| কোন লোড স্যুইচিং ফ্রিকোয়েন্সি | ||
| ● এসি এ | 2 000 1 / ঘ | |
| ● ডিসি এ | 2 000 1 / ঘ | |
| অপারেটিং ফ্রিকোয়েন্সি | ||
| ● এসি -1 সর্বোচ্চ | 800 1 / ঘ | |
| ● এসি -2 সর্বাধিক | 300 1 / ঘ | |
| ● এসি -3 সর্বাধিক | 750 1 / ঘ | |
| ● এসি -4 সর্বোচ্চ | 130 1 / ঘ | |
| কন্ট্রোল বর্তনী / নিয়ন্ত্রণ | ||
| নিয়ন্ত্রণ সরবরাহ ভোল্টেজের ভোল্টেজ প্রকার | এসি ডিসি | |
| এসি এ সরবরাহ ভোল্টেজ নিয়ন্ত্রণ | ||
| ● 50 এইচজে রেট মূল্য | 110 ... 127 ভি | |
| ● 60 এইচজে রেট মূল্য | 110 ... 127 ভি | |
| ডিসি এ সরবরাহ ভোল্টেজ নিয়ন্ত্রণ | ||
| ● মান মূল্য | 110 ... 127 ভি | |
| অপারেটিং পরিসীমা ফ্যাক্টর নিয়ন্ত্রণ সরবরাহ ভোল্টেজ ডিসি এ চুম্বক কুণ্ডলী মূল্য মূল্য | ||
| ● প্রাথমিক মান | 0.8 | |
| ● পূর্ণ-স্কেল মান | 1.1 | |
| অপারেটিং পরিসীমা ফ্যাক্টর নিয়ন্ত্রণ সরবরাহ ভোল্টেজ এসি এ চুম্বক কুণ্ডলী মূল্য মূল্য | ||
| ● 50 হিজরিতে | 0.8 ... 1.1 | |
| ● 60 Hz এ | 0.8 ... 1.1 | |
| ঢাল দমনকারী নকশা | Varistor সঙ্গে | |
| এসি এ চুম্বক কুণ্ডলী স্পষ্ট পিক আপ শক্তি | ||
| ● 50 হিজরিতে | 300 ভি · এ | |
