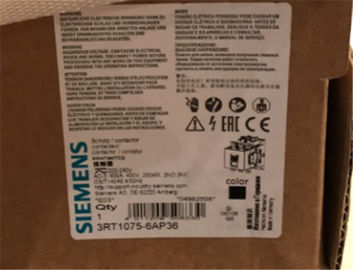

সিমেন্স 3RT1075-6AP36 এসি / ডিসি বৈদ্যুতিক যোগাযোগকারী 3 পোলস 50/60 এইচজেড দিয়ে স্যুইচ করুন
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| বিদ্যুৎ টাইপ: | এসি ডিসি | মেরু: | 3 মেরু |
|---|---|---|---|
| ক্ষমতা পরিসীমা: | 250 কেজি পর্যন্ত | কম্পাঙ্ক: | 50 60 হার্টজ |
| প্রয়োগ: | মোটর নিয়ন্ত্রণ | ছাড় বা না: | "হ্যাঁ" |
| বিশেষভাবে তুলে ধরা: | সিমেন্স মোটর যোগাযোগ,সিমেন্ট বৈদ্যুতিক যোগাযোগকারী |
||
সিমেন্ট 3RT1075-6AP36 এসি / ডিসি বৈদ্যুতিক যোগাযোগকারী পাওয়ার কন্ট্রোলার ডিসি যোগাযোগকারী
সংক্ষিপ্ত বিবরণ
সংস্করণ | আয়তন | 50 হেজ এবং 400 ভি এ তিন ফেজ মোটর নির্ধারণ | সংযোগ পদ্ধতি | আদর্শ | |
|---|---|---|---|---|---|
স্ক্রু টার্মিনাল | স্প্রিং টাইপ টার্মিনাল | ||||
কিলোওয়াট | |||||
| মোটর সুইচিং জন্য শক্তি যোগাযোগকারী | |||||
| এসি অপারেশন | |||||
| মৌলিক একক | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-। A.0। |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| মৌলিক একক | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-। A.00 |
| ✓ | ✓ | 3RT202 .-। A.04 | ||
| ✓ | ✓ | 3RT202 .-। CL24-3MA0 | ||
| মৌলিক একক | আছে S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-। A.00 |
| ✓ | - | 3RT203.-1A.04 | ||
| ✓ | ✓ | 3RT203 .-। CL24-3MA0 | ||
| মৌলিক একক | এস 3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-। A.00 |
| ✓ | - | 3RT204.-1A.04 | ||
| ✓ | - | 3RT204.-1CL24-3MA0 | ||
| ডিসি অপারেশন | |||||
| মৌলিক একক | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. B4 এ। |
| ✓ | ✓ | 3RT201 .-। FB4। | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-। BB4.-0CC0 | ||
| মৌলিক একক | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-। B.40 |
| ✓ | ✓ | 3RT202 .-। FB40 | ||
| ✓ | ✓ | 3RT202 .-। BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-। BB40-0CC0 | ||
| পিএলসি দ্বারা সরাসরি নিয়ন্ত্রণের জন্য ডিসি অপারেশন (কুলিং রিলে) | |||||
| মৌলিক একক | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. B4 এ। |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-। KB40 |
| আছে S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-। KB40 | |
| এস 3 | 37 এবং 45 | ✓ | ✓ | 3RT204 .-। KB40 | |
| এসি / ডিসি অপারেশন (50/60 হেজ এসি এবং ডিসি) | |||||
| সমন্বিত কুণ্ডলী বর্তনী সঙ্গে বেসিক ইউনিট | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .-। N.30 |
| সমন্বিত কুণ্ডলী বর্তনী সঙ্গে বেসিক ইউনিট | আছে S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-। N.30 |
| ✓ | - | 3RT203.-1N.34 | ||
| ✓ | ✓ | 3RT203 .-। NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-। NB30-0CC0 | ||
| সমন্বিত কুণ্ডলী বর্তনী সঙ্গে বেসিক ইউনিট | এস 3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-। N.30 |
| ✓ | - | 3RT204.-1N.34 | ||
| ✓ | ✓ | 3RT204 .-। NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-। NB30-0CC0 | ||
| প্রচলিত অপারেটিং প্রক্রিয়া সঙ্গে বেসিক ইউনিট | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..-। A.36 |
কঠিন-রাষ্ট্র অপারেটিং প্রক্রিয়া সঙ্গে বেসিক ইউনিট একটি পৃথক 24 ভী ডিসি নিয়ন্ত্রণ সংকেত ইনপুট মাধ্যমে নিয়ন্ত্রণ বিকল্প সঙ্গে | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..-। S.36 |
| ✓ 1) | ✓ | 3RT10 ..-। N.36 | ||
| ✓ 1) | - | 3RT10 ..-। P.35 | ||
আবেদন 3RT যোগাযোগকারী, S12 মাপ S00
আমাদের ক্ষমতা পরিসীমা:
- মোটর স্যুইচিং জন্য যোগাযোগকারী:
- আকার S00: 3RT201 পর্যন্ত 7.5 কিলোবাইট
- আকার S0: 3RT202 পর্যন্ত 18.5 KW
- আকার S2: 37 kW পর্যন্ত 3RT203
- সাইজ S3: 55 kW পর্যন্ত 3RT204
- আকার S6 থেকে S12: 250 kW পর্যন্ত 3RT10
- আকার S10 এবং S12: 3RT12 পর্যন্ত 250 কে
- আকার 14: 3TF6 পর্যন্ত 450 কে
স্ট্যান্ডার্ড
আইইসি / এন 60947-1,
আইইসি / এন 60947-4-1,
আইইসি / এন 60947-5-1 (সহায়ক সুইচ)
প্রযুক্তিগত তথ্য
| পাওয়ার কন্ট্রাক্টর, এসি -300 এ, 200 কেউ / 400 ভি এসি (50-60 হেজ) / ডিসি অপারেশন 220-240 ভি ইউসি অক্জিলিয়ারী কন্টাক্টস 2 এন + 2 এনসি 3-মেরু, সাইজ এস 1২ বাসবার সংযোগ ড্রাইভ: প্রচলিত স্ক্রু টার্মিনাল | ||
| পণ্য ব্র্যান্ড নাম | লুব্ধক | |
| পণ্য নামকরণ | শক্তি যোগাযোগকারী | |
| পণ্য টাইপ নামকরণ | 3RT1 | |
| সাধারণ প্রযুক্তিগত তথ্য | ||
| যোগাযোগের আকার | S12 | |
| পণ্য এক্সটেনশান | ||
| ● যোগাযোগের জন্য ফাংশন মডিউল | না | |
| ● সহায়ক সুইচ | হাঁ | |
| সার্জ ভোল্টেজ প্রতিরোধের | ||
| ● প্রধান সার্কিট মূল্য মূল্য | 8 কেভি | |
| ● অক্জিলিয়ারী সার্কিট মূল্য মূল্য | 6 কেভি | |
| নিরাপদ বিচ্ছিন্নতা জন্য সর্বাধিক অনুমতিযোগ্য ভোল্টেজ | ||
| ● কুণ্ডলী এবং প্রধান যোগাযোগের মধ্যে acc। EN 60947-1 এ | 690 ভী | |
| সুরক্ষা ক্লাস আইপি | ||
| ● সামনের দিকে | IP00; কভার / বক্স টার্মিনাল সঙ্গে সামনে IP20 | |
| ● টার্মিনাল এর | IP00 | |
| আয়তক্ষেত্রাকার impulse এ শক প্রতিরোধের | ||
| ● এসি এ | 8,5 জি / 5 এমএস, 4,2 জি / 10 এমএস | |
| ● ডিসি এ | 8,5 জি / 5 এমএস, 4,2 জি / 10 এমএস | |
| সাইন পালস সঙ্গে শক প্রতিরোধের | ||
| ● এসি এ | 13,4 জি / 5 এমএস, 6,5 জি / 10 এমএস | |
| ● ডিসি এ | 13,4 জি / 5 এমএস, 6,5 জি / 10 এমএস | |
| যান্ত্রিক সেবা জীবন (চক্র স্যুইচিং) | ||
| ● যোগাযোগকারী সাধারণত | 10 000 000 | |
| ● যুক্ত ইলেক্ট্রনিক্স-সামঞ্জস্যপূর্ণ সহায়িক সুইচ ব্লক সঙ্গে যোগাযোগকারীর | 5 000 000 | |
| ● সংযুক্ত সহায়িক সুইচ ব্লক সঙ্গে যোগাযোগকারী | 10 000 000 | |
| রেফারেন্স কোড এক্স। আইইসি ২04২ এর আবেদনের পরিপ্রেক্ষিতে 40719 মেয়াদ বাড়ানো হয়েছে। আইইসি 750 | কে | |
| রেফারেন্স কোড এক্স। ডিন EN 81346-2 | প্রশ্নঃ | |
| পরিবেষ্টনকারী শর্ত | ||
| সমুদ্রতল উপরে উচ্চতা এ ইনস্টলেশনের উচ্চতা | ||
| ● সর্বাধিক | 2 000 মি | |
| পরিবেষ্টিত তাপমাত্রা | ||
| ● অপারেশন সময় | -25 ... +60 ডিগ্রি সেলসিয়াস | |
| ● স্টোরেজ সময় | -55 ... +80 ডিগ্রি সেলসিয়াস | |
| প্রধান সার্কিট | ||
| প্রধান বর্তমান বর্তনী জন্য পোল সংখ্যা | 3 | |
| প্রধান যোগাযোগের জন্য কোন পরিচিতি সংখ্যা | 3 | |
| অপারেটিং ভোল্টেজ | ||
| ● এসি -3 রেট মূল্য সর্বাধিক | 1 000 ভি | |
| অপারেটিং বর্তমান | ||
| ● এসি -1 এ 400 ভি | ||
| - পরিবেষ্টিত তাপমাত্রা 40 ° সি রেট মূল্য | 430 এ | |
| ● এসি -1 এ | ||
| - পরিবেষ্টিত তাপমাত্রায় 40 ডিগ্রি সেলসিয়াসে 690 ভি পর্যন্ত রেট মূল্য | 430 এ | |
| - পরিবেষ্টিত তাপমাত্রা 60 ডিগ্রি সেলসিয়াসে 690 ভি পর্যন্ত রেট মূল্য | 400 এ | |
| - পরিবেষ্টিত তাপমাত্রায় 40 ডিগ্রি সেলসিয়াসে 1000 ভি পর্যন্ত রেট মূল্য | 200 এ | |
| - পরিবেষ্টিত তাপমাত্রায় 60 ডিগ্রী পর্যন্ত 1000 ভি রেট মূল্য | 200 এ | |
| ● 400 ভি রেটিং মান এসি -2 এ | 400 এ | |
| ● এসি -3 এ | ||
| - 400 ভি রেট মূল্য | 400 এ | |
| - 500 ভি রেট মূল্য | 400 এ | |
| - 690 ভ রেট মূল্য | 400 এ | |
| - 1000 ভি রেট মূল্য | 180 এ | |
| ● 400 ভি রেটিং মান এসি -4 এ | 350 এ | |
