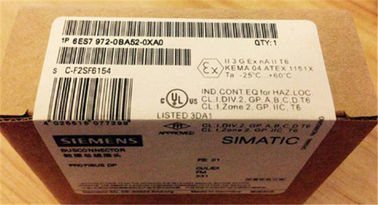

6ES7 972-0BA52 0BB42 সিমেন্স প্রাইফবিস সংযোগকারী / সিমেটিক ET200 সিমেন্স বাস সংযোগকারী

PROFIBUS এর জন্য RS485 বাস সংযোজকগুলি PROFIBUS- র জন্য কেবল তারের কাছে PROFIBUS নোড বা PROFIBUS নেটওয়ার্ক উপাদান সংযুক্ত করার জন্য ব্যবহৃত হয়।

ক্রিয়া

বাস সংযোগকারী PROFIBUS স্টেশন বা PROFIBUS নেটওয়ার্ক উপাদান এর PROFIBUS ইন্টারফেস (9-পিন সাব-ডি সকেট) সরাসরি প্লাগ করা হয়।

ইনকামিং এবং বহির্গামী PROFIBUS তারের 4 টার্মিনাল ব্যবহার করে প্লাগ সংযুক্ত করা হয়।

সহজেই অ্যাক্সেসযোগ্য সুইচ যা বাইরের দিক থেকে স্পষ্টভাবে দৃশ্যমান হয়, বাস সংযোজকটিতে সংহত লাইন টারমিনেটর সংযুক্ত থাকতে পারে (6ES7 972-0BA30-0XA0 ক্ষেত্রে নয়)। এই প্রক্রিয়ার মধ্যে, সংযোগকারী মধ্যে অন্তর্মুখী এবং বহির্গামী বাস তারগুলি পৃথক করা হয় (বিচ্ছেদ ফাংশন)।

এটি একটি PROFIBUS সেগমেন্ট উভয় প্রান্তে সম্পন্ন করা আবশ্যক।
